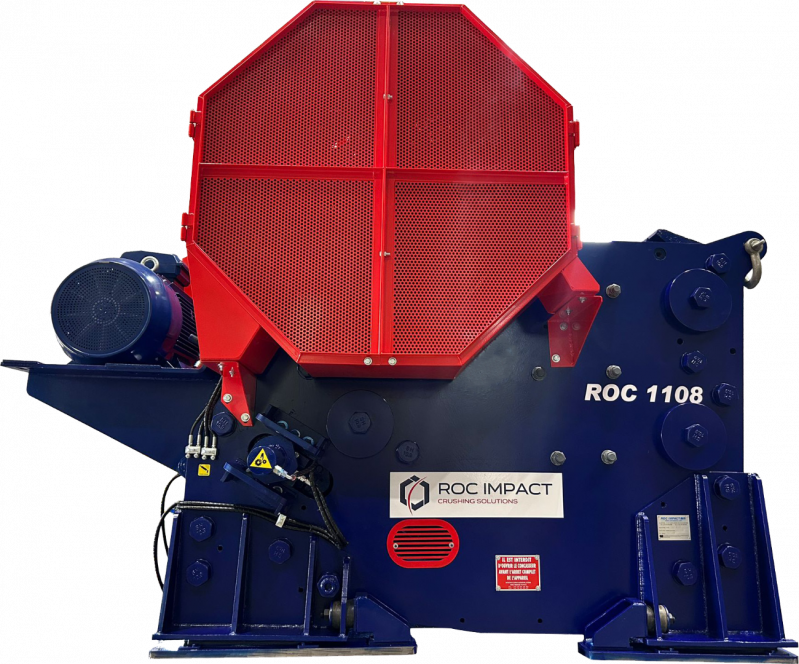

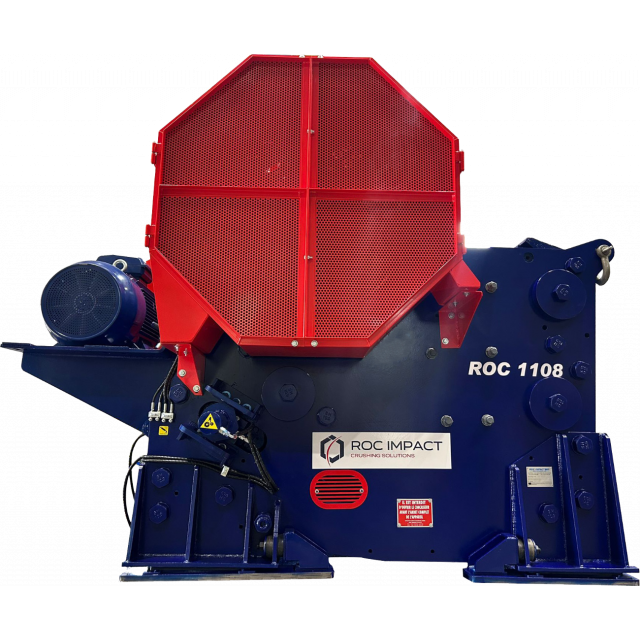

Chancadora de mandíbulas ROC

Puntos fuertes Chancadora de mandíbulas ROC

Fiable y robusto

Mandíbulas y blindajes laterales de acero manganeso. Estructura de acero forjado soldado.

Eficaz y económico

Ancha apertura de la alimentación y largo recorrido de trituración para bloques de gran tamaño y grandes cantidades.

Regulación rápida y sencilla

Equipado con un cilindro hidráulico con un sistema de cuñas de regulación.

Capacidad de 26 a 850 t/h

Lado cerrado de la abertura de descarga de 50 a 300 mm.

Fiabilidad Chancadora de mandíbulas ROC

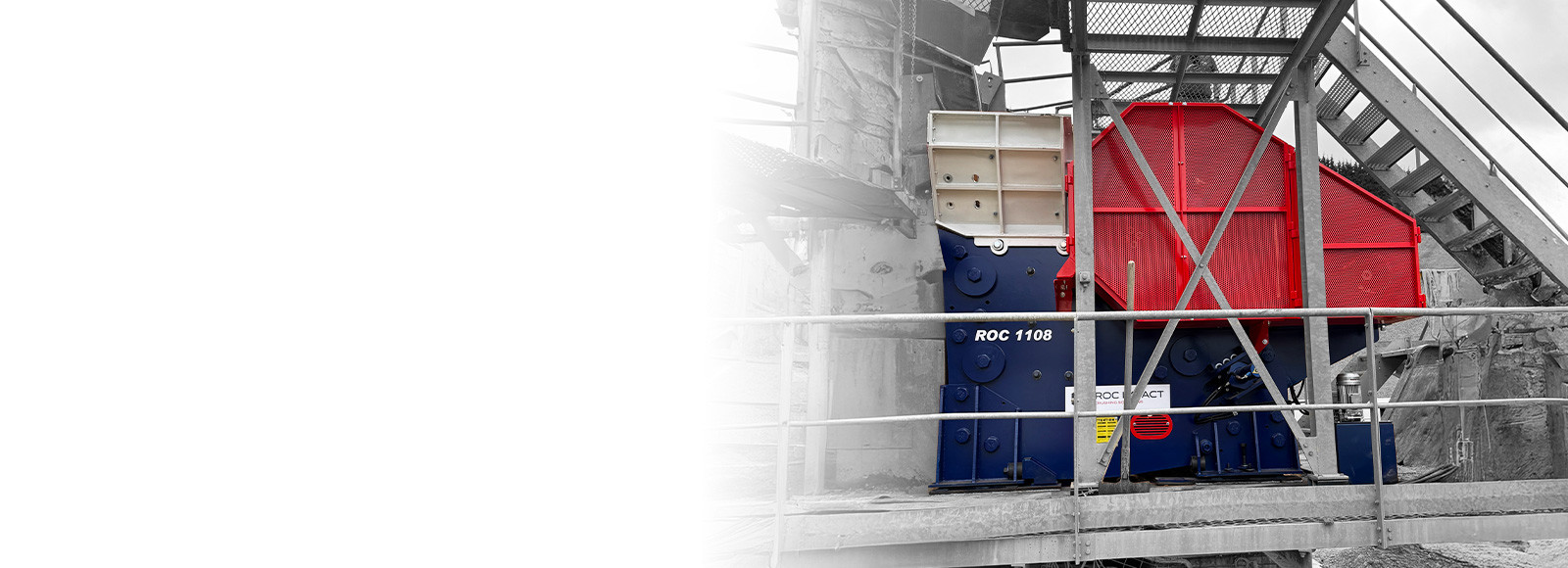

Las chancadoras de mandíbulas Roc Impact, se utilizan en el mundo entero en muchas minas y canteras, son reputadas por ser fiables y robustas.

El tipo ROC dispone de anchas aperturas de alimentación y de largas mandíbulas, así como de un largo recorrido de trituración. Está esencialmente destinada a trituración primaria de guijarros, minerales duros, granito y al reciclaje de materiales.

Gracias a su diseño sencillo y a su robusta construcción, las simple et leur construction robuste, las chancadoras de mandíbulas de tipo ROC son eficaces y económicas para la trituración de rocas macizas, de gran tamaño y en grandes cantidades.

Le ofrecemos una amplia gama de chancadoras de mandíbulas de distintos tamaños, adaptadas a sus necesidades.

Construcción Chancadora de mandíbulas ROC

Mandíbulas y blindajes laterales

Las mandíbulas y los blindajes laterales están fabricados en un moldeado de acero manganeso que asegura una larga duración de vida útil.

Estructura

Su composición de acero reforzado y el tratamiento térmico después del soldado proporcionan una estructura fuerte y rígida.

Biela

La biela de acero modeado en función ofrece una buena solución al fenómeno de las vibraciones.

Árbol principal

El árbol principal está compuesto en una aleación de niquel y de cromo que permite al acero absorber la energía de fricción.

Cojinete principal

Los rodamientos con rodillos esféricos están lubricados por un sistema de engrase, para soportar una carga pesada y aumentar la duración de vida útil.

Regulación

Un sistema semi hidráulico completo permite una regulación rápida en total sencillez.

Volante

Los dos volantes están fabricados en un moldeado de fundición y sus contrapesos limitan las vibraciones. Un árbol cónico permite desmontar fácilmente los volantes.

Soporte de articulación y varillas de vuelta

Contacto esférico a nivel de los soportes de la articulación.
Varillas de vuelta mantienen en apoyo el brazo de la biela.

Cojinete de grasa Chancadora de mandíbulas ROC

odas las chancadoras de mandíbulas de tipo ROC se fabrican con palieres y rodamientos de alta calidad.

El engrasado centralizado facilita el mantenimiento.

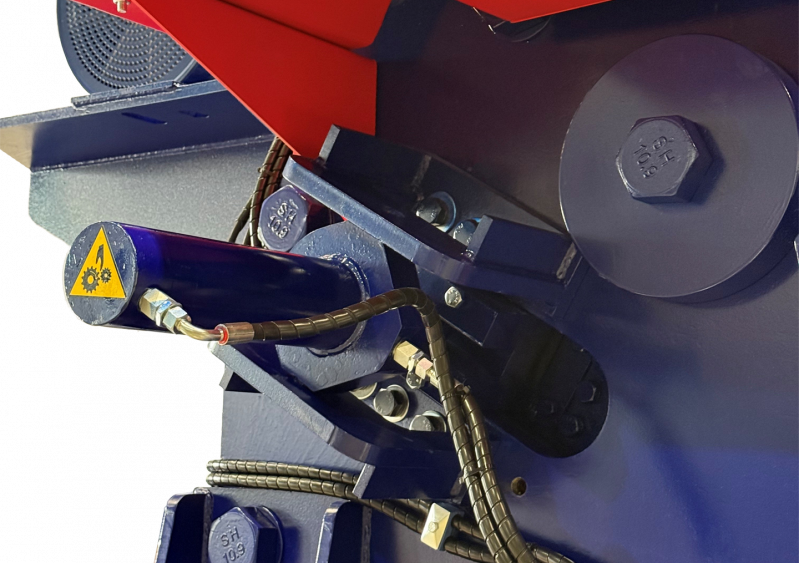

Regulación hidráulica Chancadora de mandíbulas ROC

Las chancadoras de mandíbulas de tipo ROC están equipadas con un elevador hidráulico con un sistema de cuña de ajuste.

Los cambios de la apertura de descarga de las mandíbulas son fáciles y rápidos. Por tanto, el tiempo de paro se minimiza, con el fin de satisfacer mejor las necesidades de producción (a solicitud).

Dispositivo de seguridad

Las chancadoras de mandíbulas de tipo ROC ejercen sus operaciones de chancado gracias a una fuerza de compresión ejercida por un movimiento de avance y retroceso de la biela. Esta última es suspendida en lo alto de un árbol excéntrico, y sostendia desde abajo por el soporte de articulación. Estos soportes y esta cuña de seguridad garantizan una protección completa ante cualquier elemento no triturable y aseguran la mantención del ángulo de asentamiento.

Especificaciones tecnicas

ROC 25.15

Apertura (mm): 250 x 150

Capacidad (T/h): 1 - 5

Potencia (kW): 11

Lado cerrado (mm): 10 - 20

Peso (Kg): 1000

ROC 07.15

Apertura (mm): 750 x 150

Capacidad (T/h): 5 - 16

Potencia (kW): 15

Lado cerrado (mm): 10 - 40

Peso (Kg): 3200

ROC 07.25

Apertura (mm): 750 x 250

Capacidad (T/h): 10 - 26

Potencia (kW): 22

Lado cerrado (mm): 20 - 50

Peso (Kg): 4700

ROC 10.25

Apertura (mm): 1000 x 250

Capacidad (T/h): 16 - 41

Potencia (kW): 37

Lado cerrado (mm): 20 - 50

Peso (Kg): 6300

ROC 12.25

Apertura (mm): 1200 x 250

Capacidad (T/h): 18 - 46

Potencia (kW): 37

Lado cerrado (mm): 20 - 50

Peso (Kg): 7200

ROC 13.30

Apertura (mm): 1300 x 300

Capacidad (T/h): 22 - 78

Potencia (kW): 75

Lado cerrado (mm): 20 - 70

Peso (Kg): 11500

ROC 04.25

Apertura (mm): 400 x 250

Capacidad (T/h): 5 - 18

Potencia (kW): 18.5

Lado cerrado (mm): 20 - 70

Peso (Kg): 3000

ROC 06.04

Apertura (mm): 600 x 400

Capacidad (T/h): 26 - 75

Potencia (kW): 30

Lado cerrado (mm): 50 - 125

Peso (Kg): 7000

ROC 07.05

Apertura (mm): 750 x 500

Capacidad (T/h): 40 - 130

Potencia (kW): 55

Lado cerrado (mm): 50 - 150

Peso (Kg): 11000

ROC 09.06

Apertura (mm): 900 x 600

Capacidad (T/h): 105 - 182

Potencia (kW): 75

Lado cerrado (mm): 80 - 150

Peso (Kg): 15000

ROC 10.07

Apertura (mm): 1060 x 750

Capacidad (T/h): 150 - 250

Potencia (kW): 110

Lado cerrado (mm): 90 - 170

Peso (Kg): 25500

ROC 11.08 HYD HEAVY DUTY

Apertura (mm): 1100 x 800

Capacidad (T/h): 160 - 550

Potencia (kW): 132

Lado cerrado (mm): 80 - 200

Peso (Kg): 26000

ROC 12.09 HYD HEAVY DUTY

Apertura (mm): 1250 x 980

Capacidad (T/h): 235 - 790

Potencia (kW): 160

Lado cerrado (mm): 100 - 250

Peso (Kg): 40000

ROC 14.11 HYD HEAVY DUTY

Apertura (mm): 1400 x 1100

Capacidad (T/h): 310 - 900

Potencia (kW): 200

Lado cerrado (mm): 125 - 275

Peso (Kg): 55000

ROC 16.12 HYD HEAVY DUTY

Apertura (mm): 1600 x 1200

Capacidad (T/h): 420 - 1135

Potencia (kW): 250

Lado cerrado (mm): 150 - 300

Peso (Kg): 78000

Modèles	Apertura (mm)	Capacidad (T/h)	Potencia (kW)	Lado cerrado (mm)	Peso (Kg)
ROC 25.15	250 x 150	1 - 5	11	10 - 20	1000
ROC 07.15	750 x 150	5 - 16	15	10 - 40	3200
ROC 07.25	750 x 250	10 - 26	22	20 - 50	4700
ROC 10.25	1000 x 250	16 - 41	37	20 - 50	6300
ROC 12.25	1200 x 250	18 - 46	37	20 - 50	7200
ROC 13.30	1300 x 300	22 - 78	75	20 - 70	11500
ROC 04.25	400 x 250	5 - 18	18.5	20 - 70	3000
ROC 06.04	600 x 400	26 - 75	30	50 - 125	7000
ROC 07.05	750 x 500	40 - 130	55	50 - 150	11000
ROC 09.06	900 x 600	105 - 182	75	80 - 150	15000
ROC 10.07	1060 x 750	150 - 250	110	90 - 170	25500
ROC 11.08 HYD HEAVY DUTY	1100 x 800	160 - 550	132	80 - 200	26000
ROC 12.09 HYD HEAVY DUTY	1250 x 980	235 - 790	160	100 - 250	40000
ROC 14.11 HYD HEAVY DUTY	1400 x 1100	310 - 900	200	125 - 275	55000
ROC 16.12 HYD HEAVY DUTY	1600 x 1200	420 - 1135	250	150 - 300	78000

ROC 25.15

Apertura (Inch): 10 x 6

Capacidad (Stph): 1 - 5

Potencia (Hp): 15

Lado cerrado (Inch): 0.40 - 1.60

Peso (Lbs): 2205

ROC 07.15

Apertura (Inch): 30 x 6

Capacidad (Stph): 5 - 16

Potencia (Hp): 20

Lado cerrado (Inch): 0.40 - 1.60

Peso (Lbs): 7055

ROC 07.25

Apertura (Inch): 30 x 10

Capacidad (Stph): 10 - 26

Potencia (Hp): 30

Lado cerrado (Inch): 0.80 - 2

Peso (Lbs): 10365

ROC 10.25

Apertura (Inch): 40 x 10

Capacidad (Stph): 16 - 41

Potencia (Hp): 50

Lado cerrado (Inch): 0.80 - 2

Peso (Lbs): 13890

ROC 12.25

Apertura (Inch): 47 x 10

Capacidad (Stph): 18 - 46

Potencia (Hp): 50

Lado cerrado (Inch): 0.80 - 2

Peso (Lbs): 15875

ROC 13.30

Apertura (Inch): 51 x 12

Capacidad (Stph): 22 - 78

Potencia (Hp): 100

Lado cerrado (Inch): 0.80 - 2.80

Peso (Lbs): 25355

ROC 04.25

Apertura (Inch): 16 x 10

Capacidad (Stph): 5 - 18

Potencia (Hp): 25

Lado cerrado (Inch): 0.80 - 2.80

Peso (Lbs): 6615

ROC 06.04

Apertura (Inch): 24 x 16

Capacidad (Stph): 26 - 75

Potencia (Hp): 40

Lado cerrado (Inch): 2 - 5

Peso (Lbs): 15435

ROC 07.05

Apertura (Inch): 30 x 20

Capacidad (Stph): 40 - 130

Potencia (Hp): 75

Lado cerrado (Inch): 2 - 5.90

Peso (Lbs): 24250

ROC 09.06

Apertura (Inch): 36 x 24

Capacidad (Stph): 105 - 182

Potencia (Hp): 100

Lado cerrado (Inch): 3 - 5.90

Peso (Lbs): 33100

ROC 10.07

Apertura (Inch): 42 x 30

Capacidad (Stph): 150 - 250

Potencia (Hp): 150

Lado cerrado (Inch): 3.50 - 6.70

Peso (Lbs): 56220

ROC 11.08 HYD HEAVY DUTY

Apertura (Inch): 46 x 34

Capacidad (Stph): 160 - 550

Potencia (Hp): 150

Lado cerrado (Inch): 4 - 7.90

Peso (Lbs): 57320

ROC 12.09 HYD HEAVY DUTY

Apertura (Inch): 48 x 40

Capacidad (Stph): 235 - 790

Potencia (Hp): 220

Lado cerrado (Inch): 5 - 9.90

Peso (Lbs): 110235

ROC 14.11 HYD HEAVY DUTY

Apertura (Inch): 51 x 46

Capacidad (Stph): 310 - 900

Potencia (Hp): 340

Lado cerrado (Inch): 5.90 - 11.80

Peso (Lbs): 130100

ROC 16.12 HYD HEAVY DUTY

Apertura (Inch): 60 x 51

Capacidad (Stph): 420 - 1135

Potencia (Hp): 475

Lado cerrado (Inch): 5.90 - 11.80

Peso (Lbs): 165350

Modèles	Apertura (Inch)	Capacidad (Stph)	Potencia (Hp)	Lado cerrado (Inch)	Peso (Lbs)
ROC 25.15	10 x 6	1 - 5	15	0.40 - 1.60	2205
ROC 07.15	30 x 6	5 - 16	20	0.40 - 1.60	7055
ROC 07.25	30 x 10	10 - 26	30	0.80 - 2	10365
ROC 10.25	40 x 10	16 - 41	50	0.80 - 2	13890
ROC 12.25	47 x 10	18 - 46	50	0.80 - 2	15875
ROC 13.30	51 x 12	22 - 78	100	0.80 - 2.80	25355
ROC 04.25	16 x 10	5 - 18	25	0.80 - 2.80	6615
ROC 06.04	24 x 16	26 - 75	40	2 - 5	15435
ROC 07.05	30 x 20	40 - 130	75	2 - 5.90	24250
ROC 09.06	36 x 24	105 - 182	100	3 - 5.90	33100
ROC 10.07	42 x 30	150 - 250	150	3.50 - 6.70	56220
ROC 11.08 HYD HEAVY DUTY	46 x 34	160 - 550	150	4 - 7.90	57320
ROC 12.09 HYD HEAVY DUTY	48 x 40	235 - 790	220	5 - 9.90	110235
ROC 14.11 HYD HEAVY DUTY	51 x 46	310 - 900	340	5.90 - 11.80	130100
ROC 16.12 HYD HEAVY DUTY	60 x 51	420 - 1135	475	5.90 - 11.80	165350

Descargar ficha técnica Chancadora de mandíbulas ROC

Vídeo(s) Chancadora de mandíbulas ROC

¿Un consejo, un presupuesto? ROC IMPACT a su disposición para cualquier información.

Solicitar una cotización
